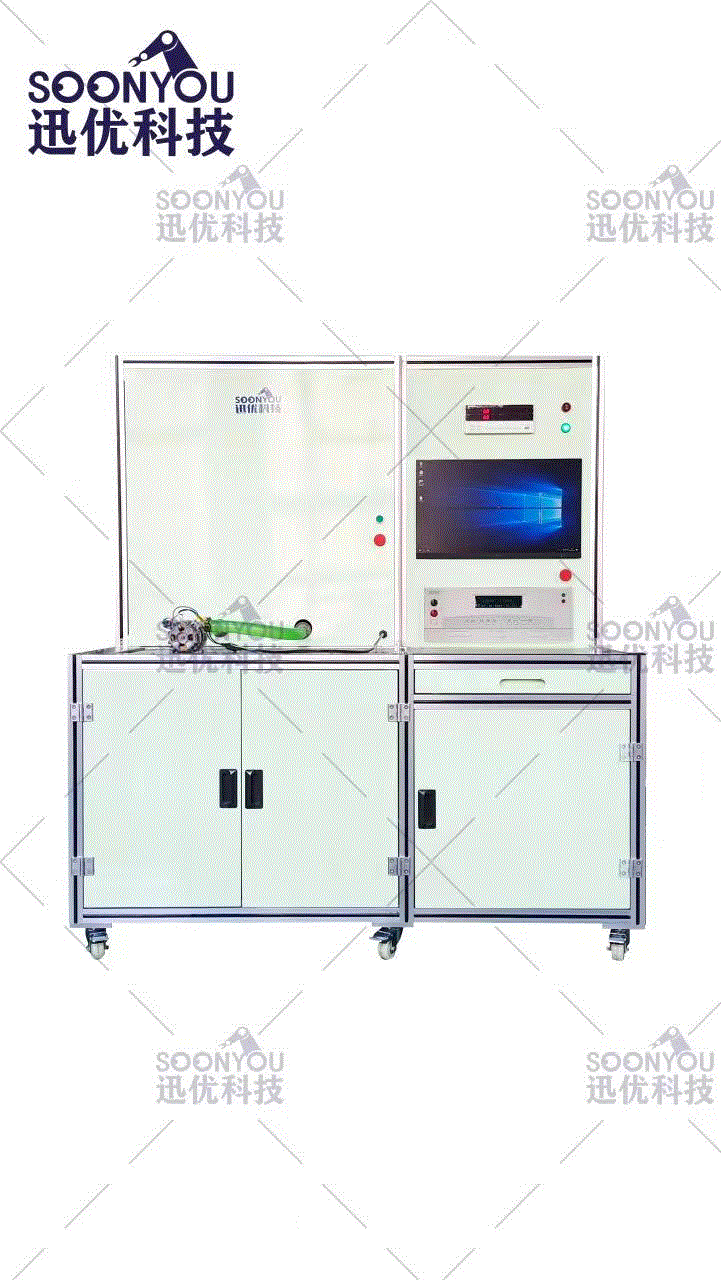

洗碗机电机性能测试台

技术参数

一、 工程范围：

      1.设计、制作并安装调试泵类性能测试台。

      2.外部电源接入。

二、 作用：

  用于洗碗机（泵类系列）电机的性能综合测试。

三、 主要技术要求（设备功能）

1. 测试台为单个工位测试 。

2. 能实现测试项目：负载性能（流量、扬程、效率、曲线、输入功率、输入电流、负载转速）。（每个功能可以单独独立测试，选择了才测试，开始为全选状态）

3. 测试完成后能输出电子档报告。（报告格式按照威灵电机现有报告格式进行编辑，可以满足至少5类格式）

4. 电脑采用工业电脑，显示器19寸及以上。

5. 自带循环水箱，（运行过程中，溢出来的水要分求回到水箱.）

6. 电机要求拆装方便，提供便捷，整体安装通用、简单，能满足多款机型需求。

7. 扬程固定高度采取可调试功能，高度要求0.5~1.2米。

8. 管道尽可能减少折弯处，尽量减少损耗.管道内部要求无不平面，结合处要求平整，管道内径要求≥40mm.

9. 电脑与控制电路要求有独立的电箱，电箱最好有除湿功能.电路布局要求方便维修，与电脑部的在一个面；带轮脚方便移动；进入电箱的线，需要增加航空插头.布局图要求确认后才能制作.

10. 采用手动按钮启动方式，电脑也可以鼠标点击开始或者ENTER键开始测试.每个测试过程需要指示.

11. 电路需要带漏电与过流保护，接地保护确保人身安全.

12. 设备增加校准界面，与msa分析界面，其它参考现有威灵电机相关设备.功能只能多，不能少.

.........................
